リベンジ=成功

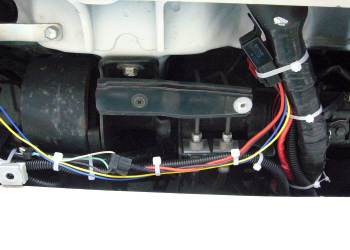

c0125996_19305479.jpg完成した全体像です。皆さんのHIDはたぶんヘッドライトに繋がる3極のコネクタから取り付けていると思います。しかも片側から信号として取り出してリレーでHIDを作動させていますよね。

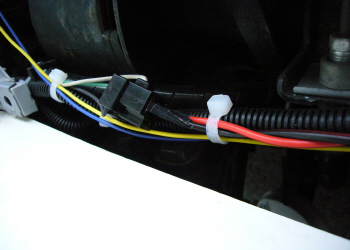

ですからもう一方のコネクタは遊んでいると思います。こんな形のコネクタです。



c0125996_18493025.jpg凸のコネクタに4極リレーを取り付けます。
ヘッドライトがHIの時にリレーがONになる様にですよ。画像では赤線と黒線です。
安全の為に防水に気をつけてくださいね。

画像で見えている青線は室内からACC又は+Bをリレーまで持ってきます。
リレーからの出力は黄線です。
ハイビームにするとリレーの動作によって黄線に12Vが出るようになります。

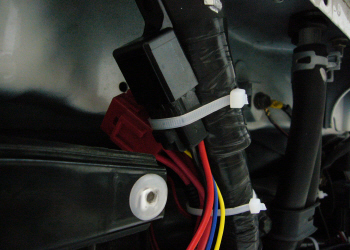

c0125996_1932214.jpgリレーはブラブラしないようにタイラップで固定します。

そしてリレーの出力線(黄線)を室内まで再度入れます。

入れたら激しく動かさずに(笑)メーターの裏まで上げます。

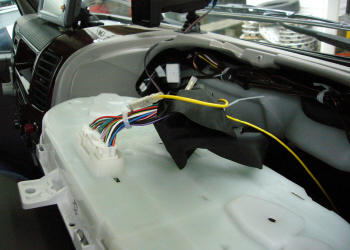

c0125996_1934102.jpgメーターの裏まで上げたらハイビームインジケーターの線を切断してメーター側に黄線をつなぎます。
振動で外れないようにタイラップで固定してます。

出来ればこの作業の前にハイビームにしたら黄線に12Vが着ているか確認した方が良いですね。

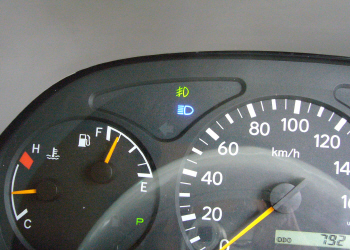

c0125996_19373166.jpg外したりした部品を元に戻して確認します。

やっと点灯しました。

何回かHiとLoを切り返して確認しても大丈夫でした。
もちろんパツッシングも大丈夫です。

今回はACCから+を引きましたのでキーをOFF時は点灯しません。
停止時にも点灯させたいなら+Bから配線すれば出来ます。

私は走行中しか必要無いのでこのままにしちゃいます(笑)
